Schématický řez domu a dodatečné hydroizolace s odvodněním.
Na níže umístěném inteaktivním obrázku je znázorněno použití našich produktů pro dodatečné zhotovení hydroizolací pro zamezení pronikání vlhkosti do objektu v podsklepené a nepodsklepené části domu.
Tento schématický řez domu jsme Vám poskytli pro možný postup sanace vlhkého zdiva objektu, který je v pravé části domu podsklepený a v levé části podsklepený není. Už při prvním pohledu je evidentní, jaký je rozdíl zhotovit dostatečné sanační opatření, tj. vytvoření dodatečných hydroizolací u nepodsklepené části domu a v prostorách pod úrovní terénu.
Schématické znázornění chybně a správně navrtaného zdiva
Systém AquaStop Cream®
Injektáž prováděná z vnitřní strany obvodového zdiva

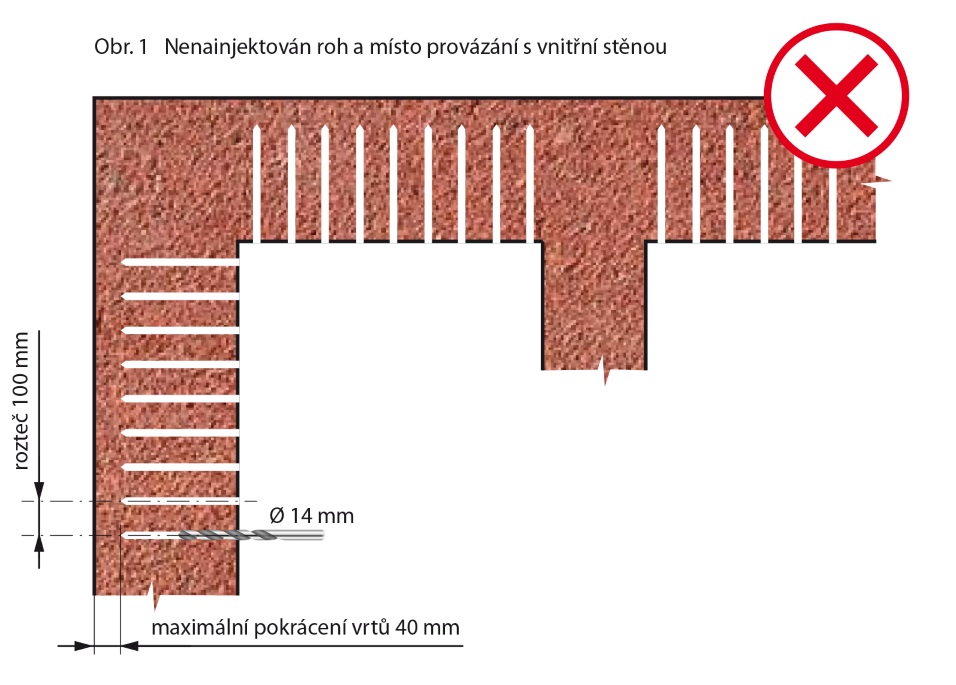

Neprovedená injektáž rohu a místa provázání s vnitřní stěnou
Stavebník se rozhodl zhotovit injektáž zdiva z vnitřní strany objektu. Na požadovaný výsledek nemá vliv, zda se vrtá z vnitřní anebo z venkovní strany obvod. zdiva. Injektáž zdiva z vnitřní strany má své výhody, ale i nevýhody. Na tomto obrázku je vidět, jak zhotovitel značně pochybil v místě rohu a v místě obvodového zdiva s provázaným vnitřním zdivem. Z vodorovného (příčného) řezu zdiva je vidět, že tato místa nejsou zainjektovaná vůbec.

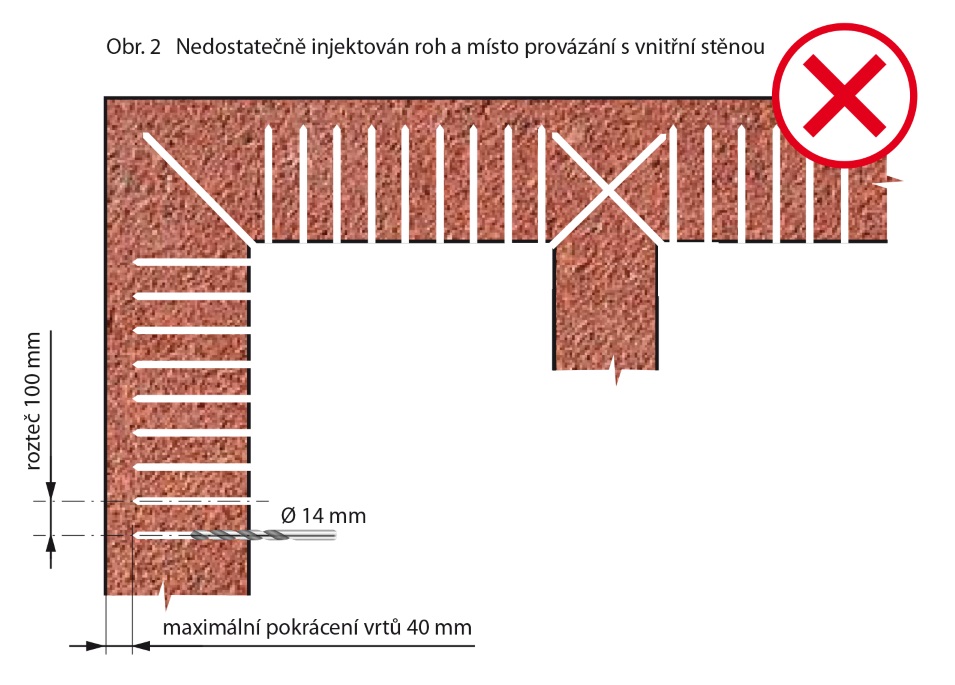

Nedostatečně provedená injektáž rohu a místa provázání s vnitřní stěnou
Stavebník se rozhodl zhotovit injektáž zdiva z vnitřní strany objektu. Na požadovaný výsledek nemá vliv, zda se vrtá z vnitřní anebo z venkovní strany obvod. zdiva. Injektáž zdiva z vnitřní strany má své výhody, ale i nevýhody. Na tomto obrázku je vidět, jak zhotovitel značně pochybil v místě rohu a v místě obvodového zdiva s provázaným vnitřním zdivem. Z vodorovného (příčného) řezu zdiva je vidět, že tato místa jsou nedostatečně zainjektovaná.

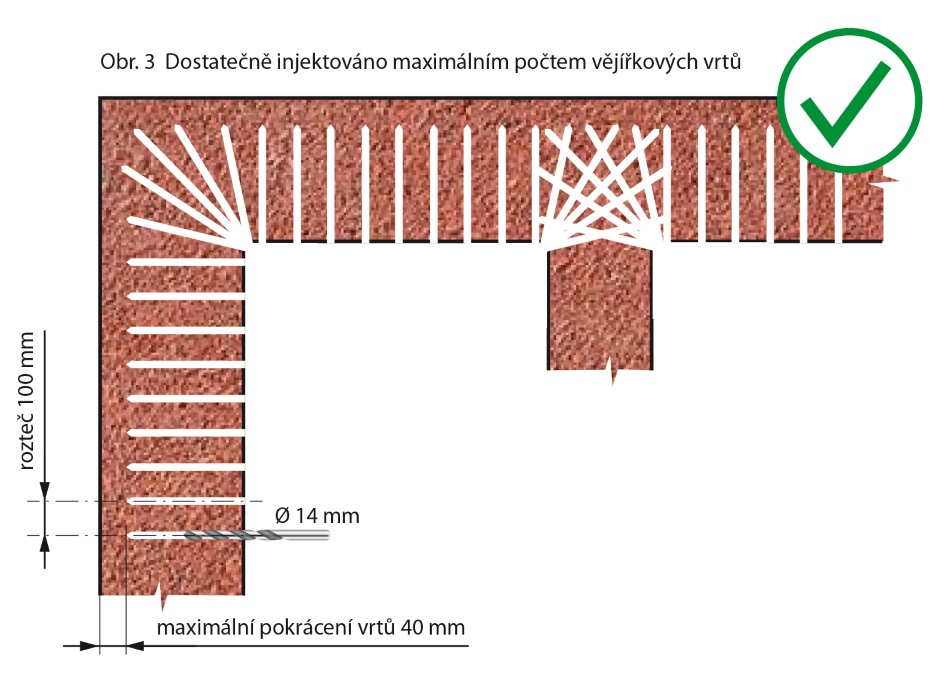

Dostatečně provedená injektáž rohu a místa provázání s vnitřní stěnou maximálním počtem vějířkových vrtů
Stavebník se rozhodl zhotovit injektáž zdiva z vnitřní strany objektu. Na požadovaný výsledek nemá vliv, zda se vrtá z vnitřní anebo z venkovní strany obvodového zdiva. Injektáž zdiva z vnitřní strany má své výhody, ale i nevýhody. Na tomto obrázku je vidět, jak zhotovitel správně vyřešil místa rohů a místo obvodového zdiva s provázaným vnitřním zdivem. Z vodorovného (příčného) řezu zdiva je vidět, že tato místa jsou dostatečně navrtána tzv. vějířkovým provedením.
Injektáž provedená z venkovní strany obvodového zdiva

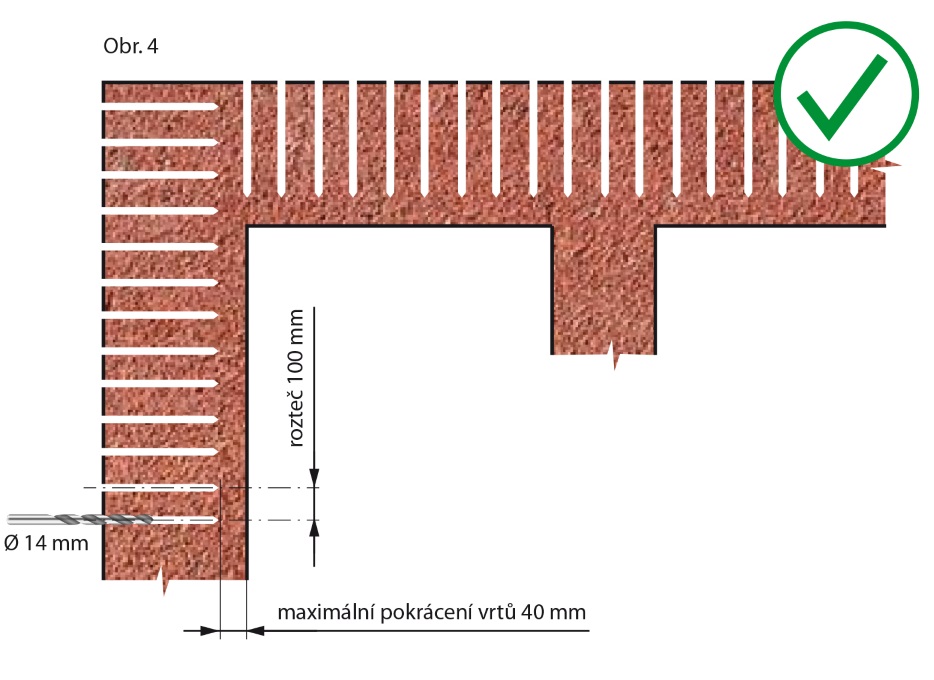

Injektáž z venkovní strany rohu s odskokem. Konce vrtů nesmí být vzdálenější než 100 mm od kolmo navazujícího prvního vrtu druhého zdiva.
Stavebník se rozhodl zhotovit injektáž zdiva z venkovní strany objektu. Pro požadovaný výsledek nemá vliv, zda se vrtá z vnitřní anebo z venkovní strany obvod. zdiva. Injektáž zdiva z venkovní strany má své výhody, ale i nevýhody. Na tomto obrázku je vidět, že odpadá problematika injektáže v místě rohů a v místě obvod. zdiva s provázaným vnitřním zdivem. Z vodorovného (příčného) řezu zdiva je vidět, že tato místa se vlastně nemusí řešit složitějším navrtáním. Viz obr. č. 3.

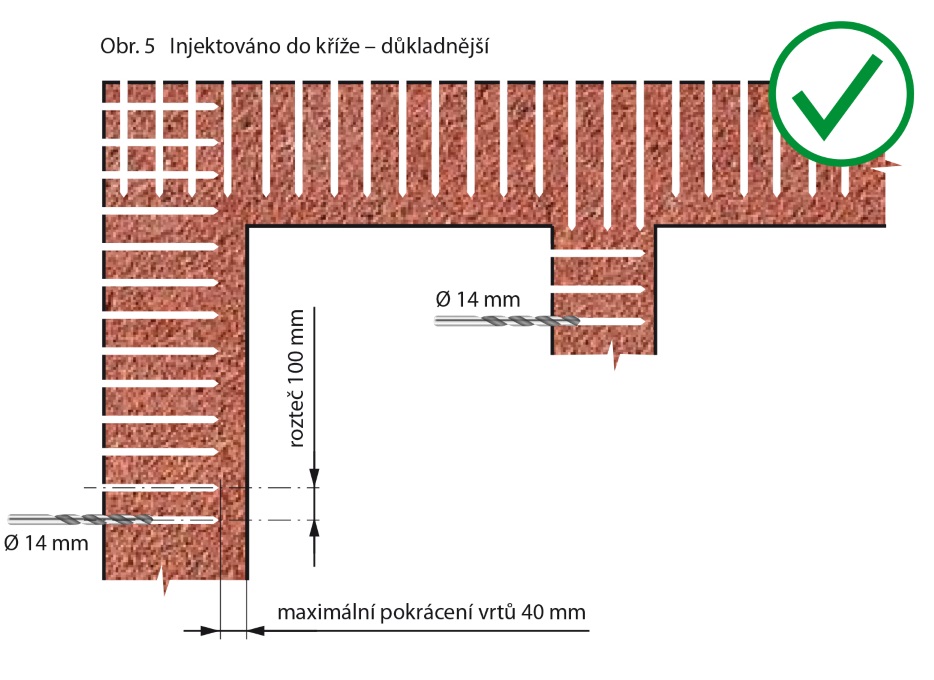

Injektáž z venkovní strany rohu zdiva do kříže - důkladnější provedení zainjektovaného rohu (obojí je ale správně) __________________________
Stavebník se rozhodl zhotovit injektáž zdiva z venkovní strany objektu. Pro požadovaný výsledek nemá vliv, zda se vrtá z vnitřní anebo z venkovní strany obvodového zdiva. Injektáž zdiva z venkovní strany má své výhody, ale i nevýhody. Na tomto obrázku je vidět, že odpadá problematika injektáže v místě rohů a v místě obvod. zdiva s provázaným vnitřním zdivem. Z vodorovného (příčného) řezu zdiva je vidět, že tato místa se vlastně nemusí řešit složitějším navrtáním. Viz obr. č. 3.

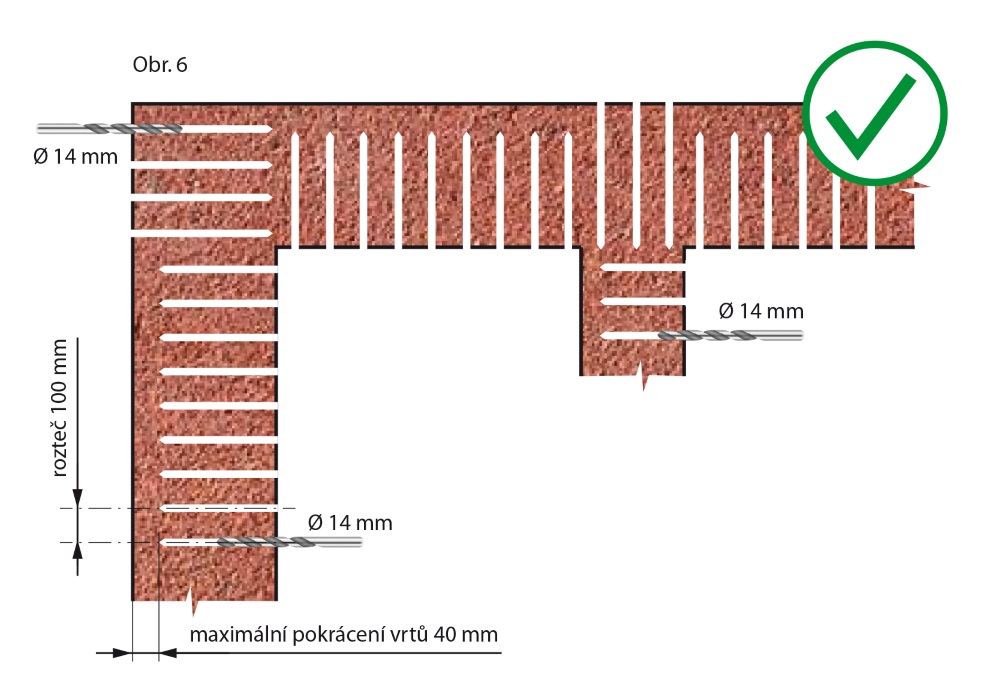

Injektáž obvodového zdiva z vnitřní strany a z venkovní strany
Kombinovaná injektáž
Stavebník se rozhodl zhotovit většinu rozsahu injektáže zdiva z vnitřní stran domu. Avšak z důvodu problematiku rohů a míst styku obvodového zdiva s vnitřním zdivem se rozhodl tato komplikovaná místa navrtat z venkovní strany. Na tomto obrázku je vidět, že vnitřní a venkovní navrtání na sebe osově a vzdálenostně navazuje a tím je toto řešení také bezchybné.
